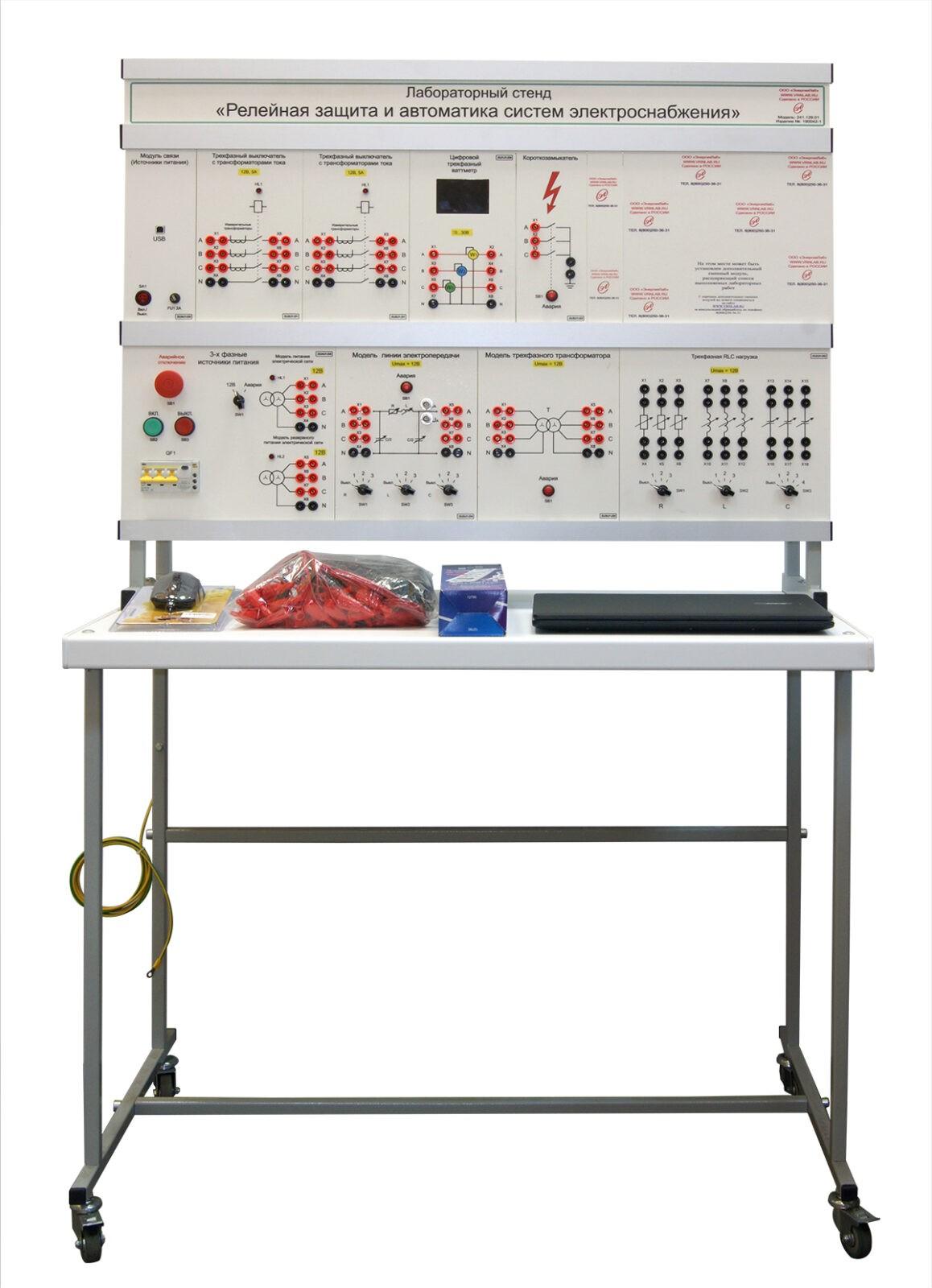

Лабораторный стенд «Релейная защита и автоматика систем электроснабжения»

Описание товара

исполнение стендовое, модульное, компьютерная версия

Комплект лабораторного оборудования «Релейная защита и автоматика систем электроснабжения» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Комплект лабораторного оборудования «Релейная защита и автоматика систем электроснабжения» выполнен в стендовом исполнении: стойка с установленными модулями установлены на собственном лабораторном столе.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Рабочее напряжение лабораторного оборудования не превосходит 12В.

Компьютерная версия: наличие ноутбука и программного обеспечения позволяет выполнить снимать статические и динамические характеристики с помощью виртуальных приборов.

Лабораторные работы

1. Релейная защита на основе программируемого контроллера
   1. Моделирование максимальной токовой защиты линии электропередачи.
   2. Моделирование токовой отсечки линии электропередачи.
   3. Моделирование максимальной токовой защиты радиальной электрической сети с односторонним питанием.
   4. Моделирование дифференциальной защиты линии электропередачи.
   5. Моделирование дифференциальной защиты трансформатора
2. Автоматика на основе программируемого контроллера
   1. Автоматическое включение резервного питания нагрузки.
   2. Автоматическое повторное включение линии электропередачи.

Комплект поставки

1. Ноутбук (с мышью)
2. Лабораторный стол
3. Стойка для установки модулей
4. Комплект соединительных проводов и сетевых шнуров
5. Мультимедийная методика
6. Комплект программного обеспечения
7. Комплект технической документации
8. Комплект модулей (предустановлен на стойке):

Технические характеристики

Потребляемая мощность, В·А 500
Электропитание: от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 380, частота, Гц 50
Рабочее напряжение, В 12
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Габаритные размеры, мм
длина (по фронту) 1000
ширина (ортогонально фронту) 600
высота 1600
Масса, кг 50
Количество человек, которое одновременно и активно может работать на комплекте 2
